VPN von Cisco ISR 1100 Series nach Fortigate

Cisco Konfig

1. Verschlüsselungskey für das VPN definieren (keyring)

crypto ikev2 keyring KEY_VPN_Basel-Zuerich
  peer Fortigate
   address 46.11.11.11      (IP Adresse der Fortigate)
   pre-shared-key abc123    (langes, kompliziertes Passwort verwenden)

2. IKEv2 Proposal definieren (SA)

crypto ikev2 proposal default
  encryption aes-cbc-256
  integrity sha512
  group 19


- show command:
router#sh crypto ikev2 proposal default
IKEv2 proposal: default
Encryption : AES-CBC-256
Integrity : SHA512
PRF : SHA512
DH Group : DH_GROUP_256_ECP/Group 19

3. IKEv2 Profil definieren

crypto ikev2 profile PROF_VPN_Basel-Zuerich
  match identity remote address 46.11.11.11 255.255.255.255
  identity local address 62.12.12.12
  authentication local pre-share
  authentication remote pre-share
  keyring local KEY_VPN_Basel-Zuerich


4. Access Liste für VPN Traffic erstellen  (ACL)

ip access-list extended VPNACL-VPN_Basel-Zuerich
 permit ip 10.20.20.0 0.0.0.255 10.10.0.0 0.0.63.255

 (von Clientnetz vor Ort nach Server-Netz über das VPN)

5. IPSecTransform SET definieren  (Verschlüsselung im Tunnel)

crypto ipsec transform-set TS-VPN_Basel-Zuerich esp-aes 256 esp-sha256-hmac

6. Crypto Map erstellen (definiert Peer, ACL, und Transform Set)

crypto map CMAP-VPN_Basel-Zuerich 10 ipsec-isakmp
  set peer 46.11.11.11
  set security-association lifetime seconds 86400
  set transform-set TS-VPN_Basel-Zuerich
  set pfs group19
  set ikev2-profile PROF_VPN_Basel-Zuerich
  match address VPNACL-VPN_Basel-Zuerich

7. VPN aktivieren (Zuweisen der Crypto Map auf das Router Interface)

interface Dialer1
  crypto map CMAP-VPN_Basel-Zuerich

9. NAT ins Internet (Traffic ins VPN ohne NAT)

ip access-list extended NATACL_nach_Internet
  deny   ip 10.20.20.0 0.0.0.255 10.10.0.0 0.0.63.255
  permit ip 10.20.20.0 0.0.0.255 any

ip nat inside source list NATACL_nach_Internet interface Dialer1 overload

Die NAT Rule mit der Access Liste ist wichtig, damit der Traffic ins VPN nicht übersetzt wird.

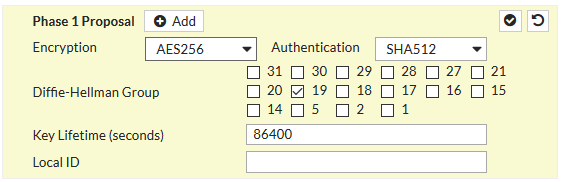

Fortigate Konfig
